Lengte & dikte van bout

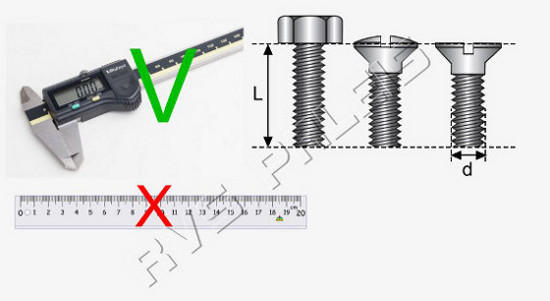

Hoe meet u de lengte van een bout

Bv. M3 x 8 ( d x L )

L = lengte bout in mm.


Dikte van een bout meet men op met een schuifmaat.


Alle bouten en moeren in ons programma hebben metrisch grove rechtse draad (standaard), tenzij anders vermeld.


Bij een bout van M6 hoort dus

ook een moer of ring van M6.

A2 of A4 geeft de

materiaalaanduiding weer.



Montage zelfborgmoer

Kies de juiste lengte van de bout.

Zorg ervoor dat ongeveer 3-4 windingen uitsteken van de bout.

U zult ondervinden dat de moer steeds warmer wordt naarmate men deze verder op de bout draait.

Als de moer te warm wordt bestaat de kans dat deze gaat vastvreten.

Men kan dit voorkomen door een anti-seize pasta te gebruiken.

zelfborgmoeren

PayPal

PayPal

Seilflechter,touw

Fittingen

RVS Paleis B.V.
rvspaleis
Voor het meten van de diameter van een bout gebruikt u een schuifmaat.

A2 (aisi 304)
Dit is de meest gangbare staalgroep ook wel 18/8(18%Cr, 8%Ni) genoemd.
Uitstekende corrosiebestendigheid onder normale atmosferische omstandigheden.

A4 (aisi 316)
De meest corrosiebestendige staalgroep genoemd, met een.
verhoogd nikkel percentage en een toevoeging van molybdeen.
Deze is beter bestand tegen agressieve omgevingen,
zoals zeeklimaat ( chloriden ), industrieatmosfeer ( zwaveldioxide ),
oxyderende zuren en daar waar putcorrosie kan optreden.

De austenitische materiaalsoorten A1, A2 en A4 zijn in
3 sterkteklassen ingedeeld : 50, 70 en 80
Klasse 70 is standaard, met een treksterkte van 700N/mm2


Aandraaimomenten borstbouten
Wrijvings Voorspankracht FM max. (kN) Aandraaimoment Ma in Nm
coëfficiënt Klasse Klasse
Draad   50 70 80 50 70 80
M 2 0,1 0,35 0,74 1,0 0,1 0,23 0,3
  0,2 0,3 0,64 0,85 0,16 0,35 0,46
  0,3 0,25 0,55 0,7 0,2 0,43 0,57
M 2,5 0,1 0,58 1,23 1,6 0,22 0,46 0,62
  0,2 0,5 1,06 1,4 0,34 0,72 0,97
  0,3 0,42 0,9 1,2 0,42 0,89 1,19
M 3 0,1 0,86 1,84 2,5 0,37 0,8 1,1
  0,2 0,75 1,6 2,0 0,59 1,25 1,7
  0,3 0,3 1,35 1,8 0,73 1,55 2,1
M 4 0,1 1,5 3,2 4,2 0,86 1,85 2,4
  0,2 1,3 2,7 3,6 1,35 2,9 3,8
  0,3 1,1 2,3 3,1 1,66 3,6 4,7
M 5 0,1 2,4 5,2 6,9 1,6 3,6 4,8
  0,2 2,1 4,5 6,0 2,6 5,7 7,6
  0,3 1,8 3,8 5,1 3,3 7,0 9,4
M 6 0,1 3,4 7,3 9,7 2,9 6,3 8,4
  0,2 3,0 6,4 8,4 4,6 10,0 13,2
  0,3 2,5 5,5 7,2 5,7 12,0 16,3
M 8 0,1 6,2 13,4 17,9 7,1 15,0 20,0
  0,2 5,4 11,6 15,5 11,2 24,0 32,0
  0,3 4,6 9,9 13,3 13,9 30,0 40,0
M 10 0,1 9,9 21,3 28,4 14,0 30,0 39,0
  0,2 8,6 18,6 24,7 22,2 47,7 63,0
  0,3 7,4 15,8 21,0 27,6 59,3 79,0
M 12 0,1 14,4 31,0 41,4 24,0 51,0 68,0
  0,2 12,6 27,0 36,0 38,0 82,0 109,0
  0,3 10,7 23,0 30,8 47,0 102,0 136,0
M 14 0,1 19,8 42,6 56,8 38,0 82,0 109,0
  0,2 17,3 37,0 49,5 61,0 131,0 175,0
  0,3 14,8 31,7 42,3 76,0 163,0 217,0
M 16 0,1 27,2 59,0 77,7 58,0 126,0 168,0
  0,2 23,7 51,0 67,9 95,0 204,0 272,0
  0,3 20,3 43,5 58,2 119,0 255,0 340,0
M 20 0,1 42,5 91,0 121,0 115,0 247,0 330,0
  0,2 37,1 79,0 106,0 187,0 401,0 534,0
  0,3 31,8 68,0 90,0 234,0 501,0 669,0
Waarden gelden als indicatie en kunnen geen rechten worden ontleend
Schroeven met afwijkende kop geometrie geldt maximaal 80% van deze waarden.
Bijvoorbeeld : DIN 7984, DIN 7991, ISO 7380


Wrijvingscoëfficiënt
0,1 : smeermiddel (was of pasta)
0,2 : smeermiddel (olie)
0,3 : zonder smeermiddel
